大坝爆破振动监测解决方案
发布时间:2020-07-17 16:03:01 阅读次数:
交博科技
一、保护物
大坝,指截河拦水的堤堰,水库、江河等的拦水大堤,其作用是抬高河流水位,形成上游调节水库,大坝的安全极其重要,一旦发生破坏,会造成不可估量的损失。在坝区附近爆破施工时,应监测爆破振动对坝区的影响,采用仪器设备在爆破时对大坝进行监测,通过数据分析指导爆破施工,动态调整爆破参数,是保证大坝安全的重要手段。
二、监测依据
《爆破安全规程》(GB6722-2014)
《爆破振动监测技术规范》(TCSEB 0008-2019)
《水电水利工程爆破安全监测规程》(DLT 5333-2005)
《大坝安全监测系统运行维护规程》(DLT 1558-2016)
《大坝安全监测系统鉴定技术规范》(SL 766-2018)
三、测点布设
(1)监测项目:质点振动速度、主振频率

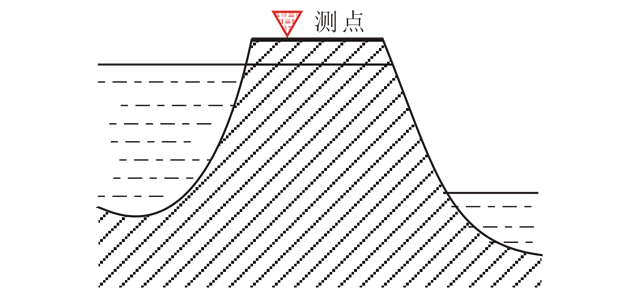

(2)测点布设:对于大坝的爆破振动监测,监测点应布置在大坝基础廊道及坝顶,帷幕灌浆区、进出水口和围堰附近的闸墩顶部。
\

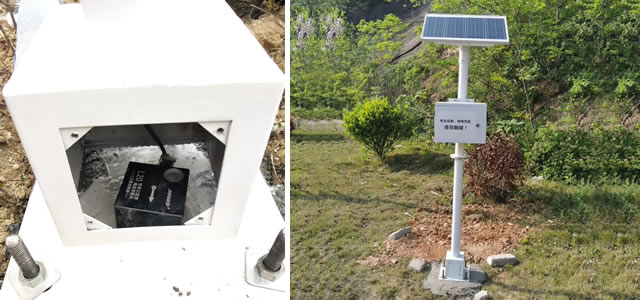

(3)仪器安装:安装前,应对监测点及传感器进行统一编号,选用太阳能供电方式进行安装,将测点放置处清理干净,用石膏粉将传感器安装在测点处,传感器与地基表面紧密接触,传感器X(水平径向)指向爆心并水平放置,仪器安好后,设置参数进入工作模式,将现场清理干净,多余的耗材应带离现场。
\
(4)测点数量:大坝爆破振动监测测点数量应根据现场情况布置,重大工程应多布置监测点,除大坝自身的检测外,对于大坝的重要设备,都应进行监测。
四、控制指标

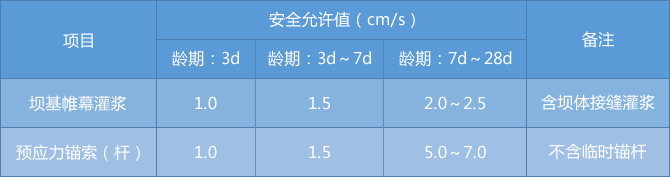

灌浆及预应力锚索爆破振动安全允许标准
\
主要类型的砂质地基的爆破安全允许标准如下:
挡水堤坝:允许振速为5cm/s时,允许孔隙动水压力为220KPa。

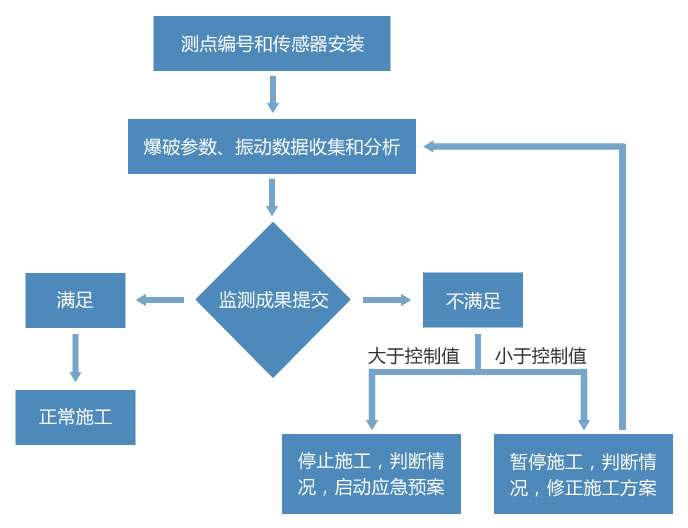

五、监测流程

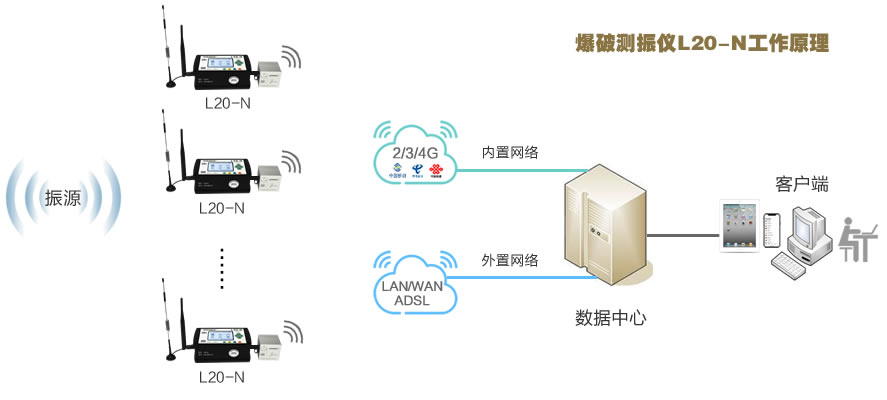

1.仪器工作:当振动信号传来时,仪器会自动记录和存储振动信号,并将采集到的整个动态波形实时上传至数据中心,用户便可登录软件对已上传的数据进行预览和下载。
\
2.现场监测:现场监测工作应做到作不干扰施工和保护物的正常运行,按监测方案有计划、有步骤、有标准地进行;爆破位置、爆破参数与监测数据一一对应;监测日报、周报、月报按时上交委托各方,选择的观测点能够真实反映爆破的危害。当监测数据出现异常时,应立即停止施工,排查安全隐患,调整爆破施工参数。
\

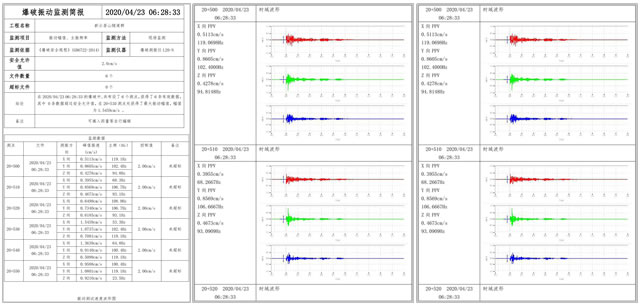

3.监测报告:报告按可分为测点报告和爆次报告,根据项目需要来编制报告,监测单位应对整个项目监测质量负责。报告内容应包括监测时间、地点、参加人员、目的和方法、监测点布置、监测仪器和系统的标定结果、监测指标、钻爆参数、实测波形图和监测数据等;长期爆破的监测项目,应在每次爆破后及时提交监测简报,现场监测工作结束后编制完整的监测报告,监测报告封面应加盖 CMA 编号章。需要对监测结果进行分析和评估的,可另提供爆破振动安全评估报告,评估报告除了监测报告包括的内容外,还应包括监测波形(数据)的处理方法、判定标准和判定结论、分析结果与建议等。当监测数据超过相应的控制标准时,应在规定时间内报告相关部门。
\
六、典型案例

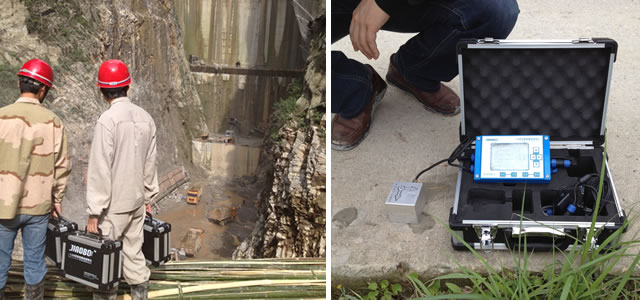

案例一:云阳盖下坝水电站大坝消能塘爆破施工振动监测(重庆 云阳)
云阳盖下坝水电站大坝消能塘爆破施工振动监测,主要通过小规模爆破实验,收集振动数据,获取地形地质条件和衰减指数,评价爆破施工对坝体的影响。
\

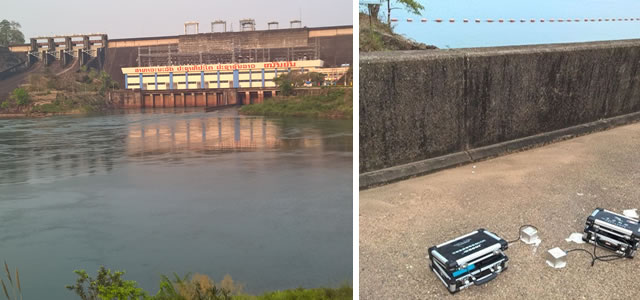

案例二:老挝南俄湖水电站爆破振动监测(老挝 南俄)
受中国水利水电第十五工程局的委托,我司参与了老挝南俄湖水电站机组扩建项目爆破振动监测,通过在坝体上以及机房内布置监测点实时监测爆破振动数据,为安全施工和水电站的稳定运行提供数据支撑。
\

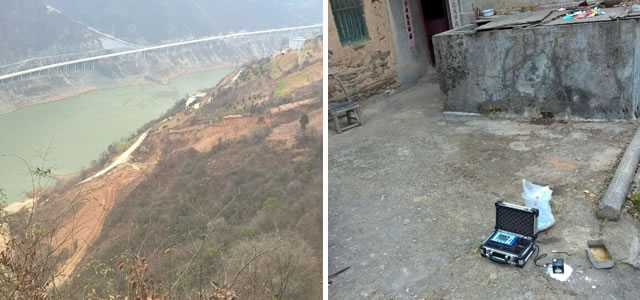

案例三:旬阳水电站爆破振动监测(陕西 旬阳)
旬阳水电站处于陕西省旬阳市,其地下厂房在爆破开挖过程中,会对大坝造成影响,通过爆破监测,控制爆破施工,保护大坝的安全运行。
\
