硬件体验
一、传感器安装
a. 安装前,应根据测点布置情况对测点及其传感器进行统一编号;b. 安装在建筑物构建上的传感器和监测单元的质量应不大于该建筑物或所测物构建质量的10%,而且安装要尽量做到牢固、轻巧;
c. 应对传感器安装部位的岩石介质或基础表面进行清理,速度传感器与被测目标的表面形成刚性连接;在轻质混凝土构件上应选用石膏接合;
d. 在传感器安装过程中,传感器箭头方向(水平径向X)指向爆心,水平放置,安装角度误差不大于5°;
e. 沙土介质上的传感器安装,应将传感器固定在一根穿透地表松散层的钢性棒上(直径小于10mm),钢棒伸出地面不超过几毫米,必须确保钢棒与土的紧密接触;
f. 传感器必须安装在地面以下时,为了把因与地面结合导致的失真减到最小,埋深深度至少为传感主要尺寸的3倍。
![]() |
![]() |
||

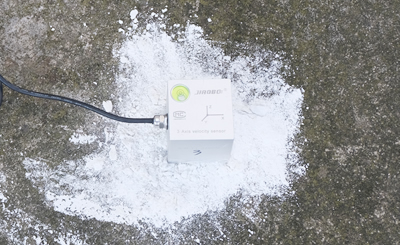

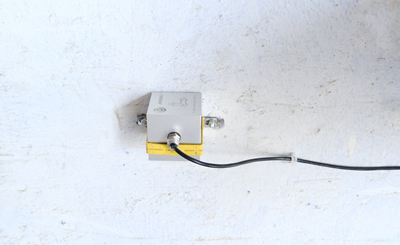

地面安装 | 侧壁安装 | ||
水平泡处于中心位置,误差宜控制在5%内,X向指向爆源,粘接剂采用石膏粉,凝固快、易拆卸。 | 粘接剂选用AB胶,粘连效果出众,不易脱落,膨胀螺钉与夹具共同固定探头,X向指向爆源,水平安装。 |

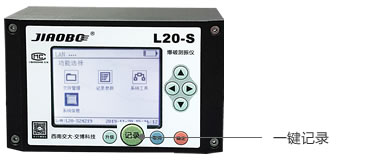

二、记录仪连接
传感器与记录仪连接时需关闭仪器电源,传感器端接头插入记录仪右侧传感器接口(红点对准红点),自动锁死。
