一、传感器安装要求

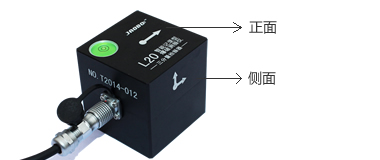

1.水平气泡处于中心圆心位置 2.侧面三分量图标中Z分量箭头向上 3.正面箭头指向装药区域的几何中心 4.安装面与被测部位紧密连接形成一体 |
二、常见的安装方式

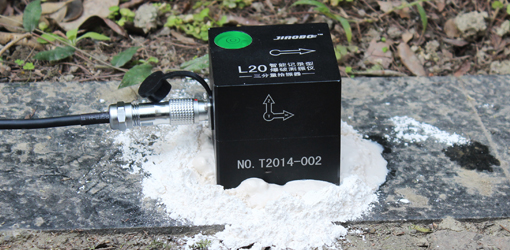

方式1:粘连固定 适用于测点表面坚硬的环境, 如:混凝土、岩石等 操作步骤 |

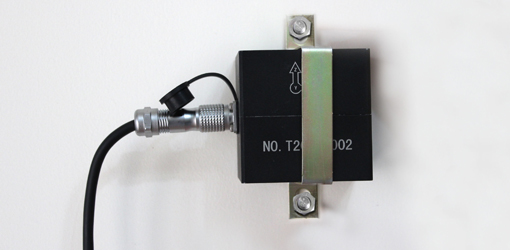

方式2:夹具固定 适用于测点悬空的环境 如:隧道壁、顶拱等 操作步骤 |

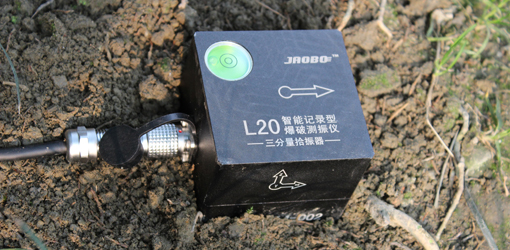

方式3:钢钎固定 适用于测点表面松软的环境, 如:沙层、软土层等 操作步骤 |
1.用石灰粉作为粘结剂,凝固快,易拆卸 2.加水稀释粘连传感器,待其凝固即可; |
1.膨胀螺栓和夹具共同固定传感器; 2.接触面涂AB胶,增加连接的紧密性; |
1.传感器底座螺纹处配接专用钢钎; 2.将全部钢钎置于被测软土层即可; |
