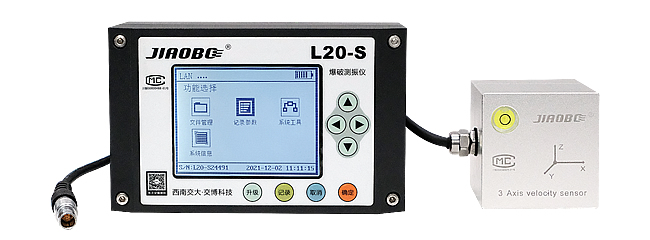

一、仪器主机功能介绍

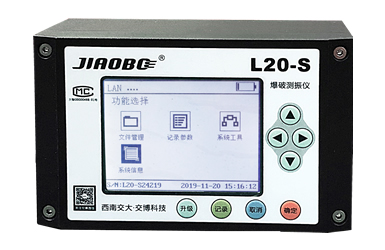

二、仪器正面介绍
| 1、3.2寸Lcd单色液晶屏位于仪器正面中心位置； 2、正面集成8枚PVC面板触控按键； 3、传感器接口和开关键置于右侧面； 4、多功能接口置于仪器主机左侧面； |
二、仪器正面介绍
 |
 仪器背光开关 一键记录，默认上次记录模式 返回上一步，取消当前操作等 确定、进入操作等    界面切换，翻页选择 |

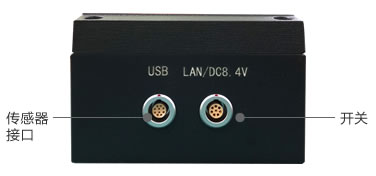

| 三、仪器左右侧面 | 四、仪器屏幕介绍 |
 |
 |
| 多功能接口： 连接多功能数据线,用于充电、有线通讯等 传感器接口：与传感器连接,是爆破振动信号输入端口 微动开关： 用于仪器开关机具有仪器故障重启功能 |

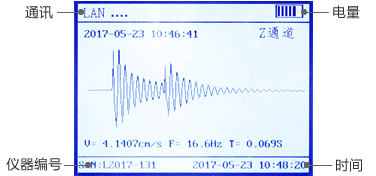

连接状态：仪器与计算机是否通讯 存储空间：已经存储的振动事件数量 设备IP号：组网监测中仪器间的识别号 仪器编号：系统编号含探头和主机编号 |
