边坡爆破振动监测解决方案
发布时间:2020-06-08 15:05:38 阅读次数:次
交博科技
一、保护物
边坡是自然或人工形成的斜坡，是人类工程活动中最基本的地质环境之一，也是工程建设中最常见的工程形式。边坡的稳定性与多种因素有关，人类活动对边坡的稳定性起着至关重要的作用。在边坡附近爆破作业时，应控制爆破质点速度，根据监测数据调整爆破施工参数，避免振动过大造成边坡的失稳。
二、监测依据
《爆破安全规程》（GB6722-2014）
《爆破振动监测技术规范》(TCSEB 0008-2019）
《水电水利工程爆破安全监测规程》（DLT 5333-2005）
《铁路工程爆破振动安全技术规程》（TB10313-2019）
《金属非金属露天矿山高陡边坡安全监测技术规范》（AQ∕T2063-2018）
三、测点布设
(1)监测项目：质点振动速度、主振频率。

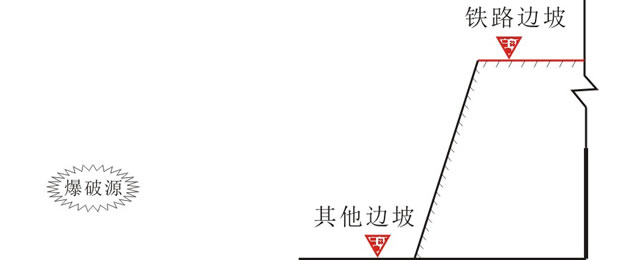

(2)测点布设：边坡爆破振动安全允许值应以坡顶边缘的振动速度峰值为基准；其它岩石边坡爆破振动安全允许值应以坡脚处边缘的振动速度峰值为基准。爆破振动速度监测应同时测定质点振动相互垂直的三个分量，质点振动速度为三分量中的最大值。

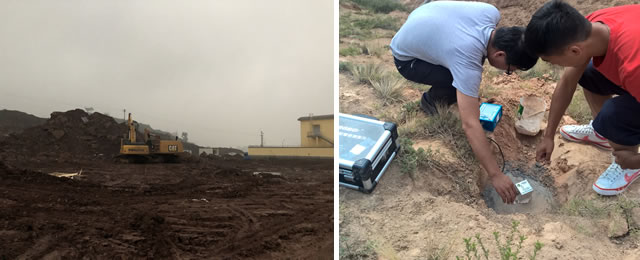

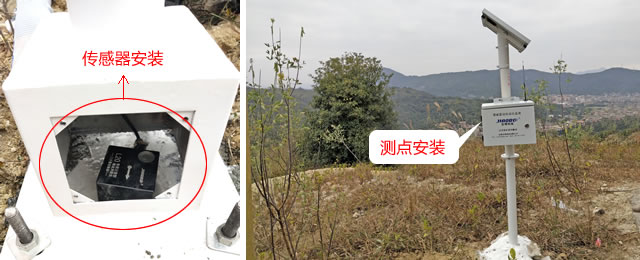

(3)仪器安装：安装前，应对监测点及传感器进行统一编号，在边坡仪器安装时，应选用太阳能供电方式进行安装，将测点放置处清理干净，用石膏粉将传感器安装在测点处，传感器与地表紧密接触，传感器X(水平径向)指向爆心并水平放置，仪器主机放进防护箱内；防护按照《混凝土结构后锚固技术规程》要求进行安装，抗拔力满足100kg要求；仪器安装好后，设置参数进入采集状态，最后将现场清理干净，多余的耗材应带离现场。
(4)测点数量:地下工程进出口等高边坡布置 1～2 个；大坝、溢洪道及钢管槽边坡布置 2～4 个；水垫塘、电站进出水口等高边坡布置 1～2 个；一般矿山高边坡长度小于 1000m 的布置 1 个，大于 1000m 的每千米布置 1 个； 地下矿山进出口等高边坡布置 1～2 个；铁路及公路工程边坡布置 1～2 个；一般道路高边坡长度小于 1000m 的布置 1 个，大于 1000m 的每千米布置 1 个。金属非金属露天矿山高陡边坡爆破振动监测时，对已经形成的测点不少于3个；未形成最终边坡、或最终边坡出露高度小于50m时，应设置在边坡主滑方向的临时边坡面坡脚处，测点不少于3个。
四、控制指标
岩石边坡爆破振动安全允许值应以坡顶边缘的振动振动速度最大峰值为基准，一般环境下边坡安全允许值按《爆破安全规程》中选取；铁路路基边坡应按《铁路工程爆破振动安全技术规程》选取；特殊边坡或有病害的边坡，其爆破振动速度允许值应进行论证。

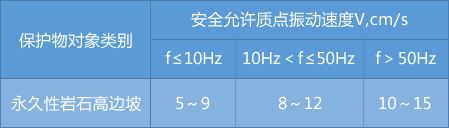

爆破振动安全允许标准

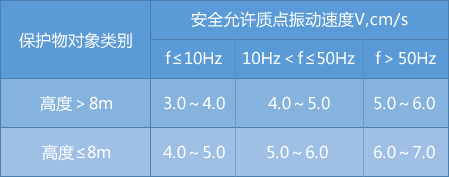

铁路岩石边坡安全允许值
金属非金属露天矿山高陡边坡监测时应以边坡坡脚允许振动速度为指标进行预警，靠帮边坡坡面质点的爆破震动速度应小于24cm/s。

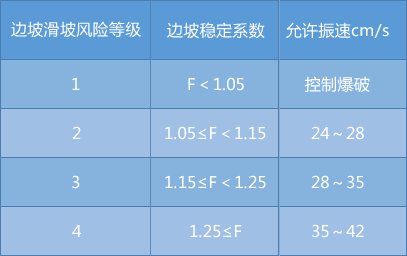

金属非金属露天矿山高陡边坡稳定允许振动速度

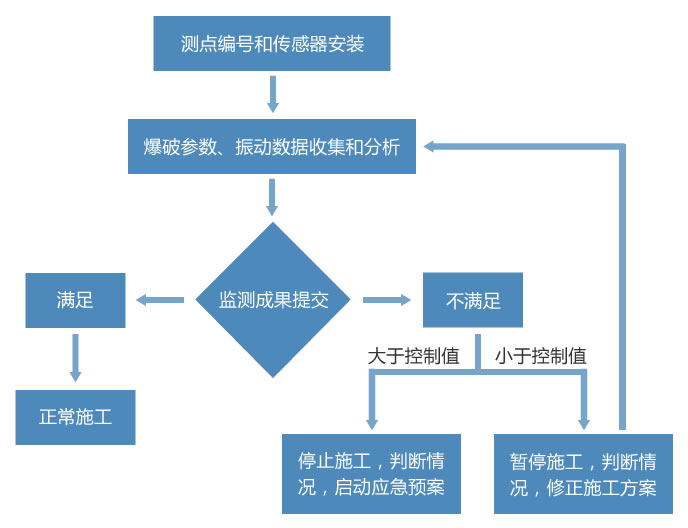

五、监测流程

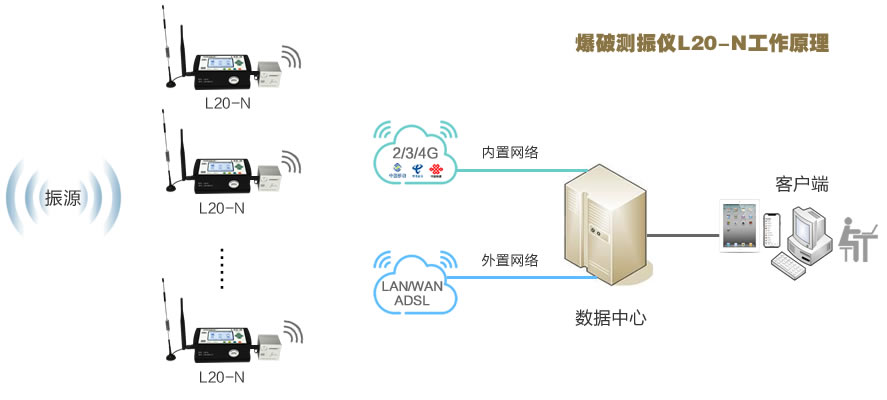

1.仪器工作：当振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心；在起爆几秒后，用户便可通过客户端对已上传的数据进行预览和下载。
2.现场监测：现场监测工作应做到作不干扰施工和保护物的正常运行，按监测方案有计划、有步骤、有标准地进行；爆破位置、爆破参数与监测数据一一对应；监测日报、周报、月报按时上交委托各方；选择的观测点能够真实反映爆破的危害。当监测数据出现异常时，应立即停止施工，排查安全隐患，调整爆破施工参数。

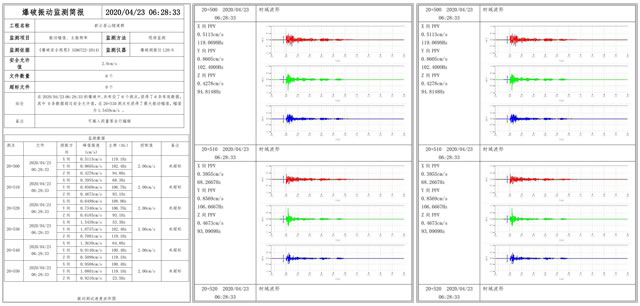

3.监测报告：报告按可分为测点报告和爆次报告，根据项目需要来编制报告，监测单位应对整个项目监测质量负责。监测报告内容应包括监测时间、地点、参与人员、目的和方法、监测点布置、监测仪器和系统的标定结果、监测指标、钻爆参数、实测波形图和监测数据等。当监测数据超过相应的控制标准时，应在规定时间内报告相关部门；竣工报告封面应加盖 CMA 编号章。
六、典型案例

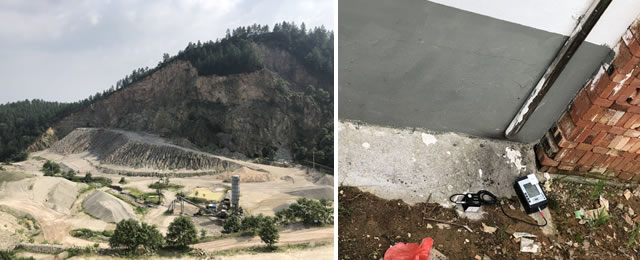

案例一：吉安市富滩公路石料厂爆破施工振动检测（江西吉安）
富滩公路石料厂爆破施工，距离附近道路仅100米，通过爆破监测，控制爆破振动，调整爆破施工参数，保护道路边坡的稳定性。

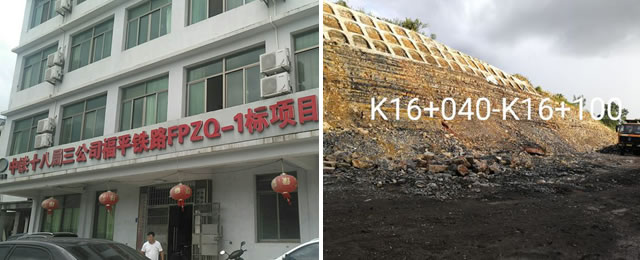

案例二：地基平场爆破施工对高铁边坡的影响（四川宜宾）
地基平场，爆破距离铁路线仅200米，为准确预判爆破对边坡的影响，在爆破施工期间，对铁路边坡爆破振动监测，调整施工参数，保护边坡的稳定性。
案例三：国道改线爆破施工对高边坡的影响监测（贵州黔东南）
新建国道改线工程爆破施工作业，距离附近高边坡仅30米，为保护边坡的稳定性，在爆破作业时，对边坡进行爆破监测，通过监测数据调整爆破参数，控制爆破振动。
