打桩/振冲/强夯振动监测的标准及方法
发布时间:2019-08-16 14:56:56 阅读次数:次
采用打桩、振冲、强夯法处理地基时，会造成重复性的瞬时振动，这种振动在岩土的介质中，以激振点为中心，以地震波的形式向外传播，若不加以控制，可能会对临近的建(构)筑物产生不同程度的伤害。为了防止建筑施工振动对建筑结构产生损伤，在施工过程中对重复性的瞬时振动的监测是很有必要的。
一、监测标准
根据《建筑工程容许振动标准》GB 50868-2013等相关标准，评估打桩、振冲、强夯等施工对建(构)筑物的振动影响，应采用建筑结构基础和顶层楼面的振动速度峰值及其对应的振动频率为基准。

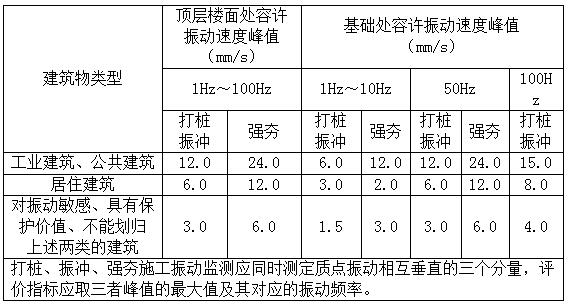

表1.打桩、振冲、强夯对建筑结构影晌的容许振动值
二、监测方法
使用爆破测振仪监测打桩、振冲、强夯等施工产生的重复性瞬时振动时，若在依然通过设定“触发阀值”和“记录时长”的方式收集振动信号，会形成大量的分段数据，给现场监测工作和数据处理带来诸多不便。针对上述问题，交博设计了“波形和直方图组合记录”模式，该模式在打桩、振冲、强夯等施工监测项中具备独特的优势。
采用波形和直方图组合记录，将同时得到整个监测期间的连续性直方图和监测期间内某时刻的波形图。
1)启动监测仪后，每隔一定的时间间隔，便会抽取该时间间隔内的最大振动值，最终将这些振动值形成一个直方图数据，能够反映整个监测期间的振动情况，如图1所示；
2)当某时刻的振动幅值超过设定阀值时，仪器自动记录该时刻的完整波形数据，便于用户去了解产生高振动读数的可能原因，以帮助减轻对周围结构的损害，如图2所示。

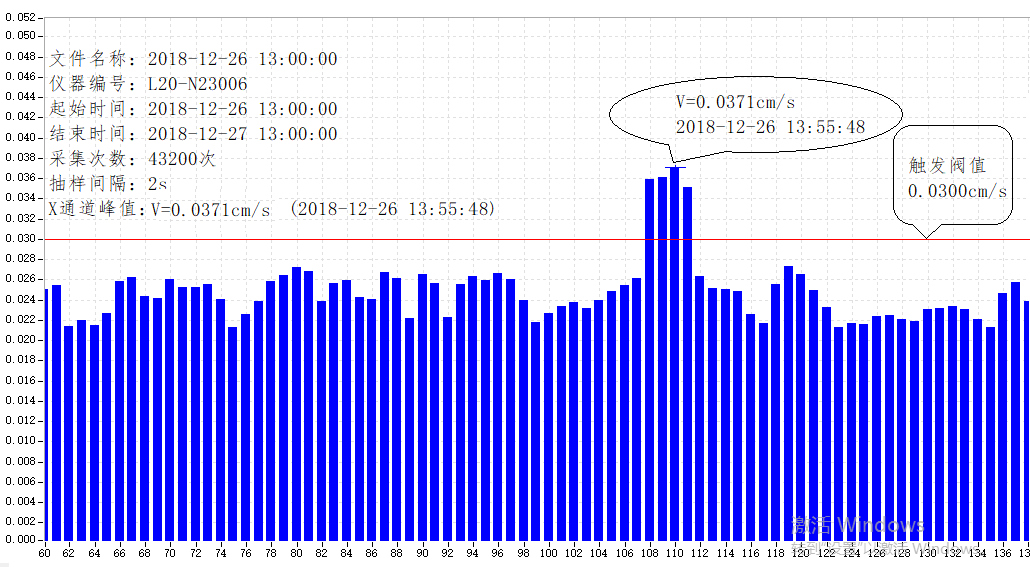

图1：监测期间的振动直方图

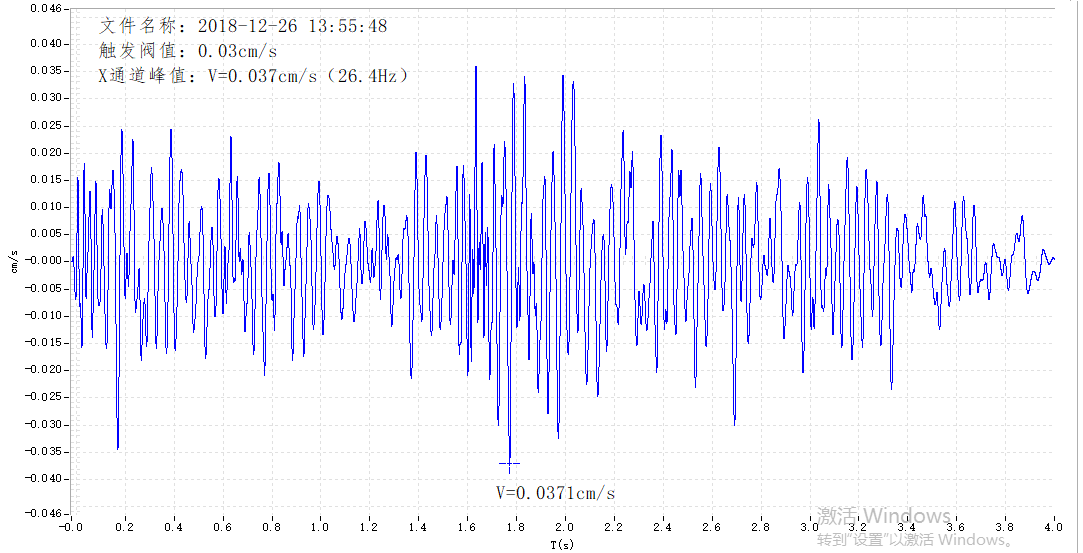

图2：某时刻的振动波形图

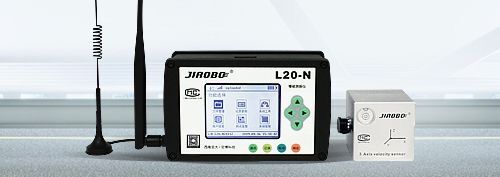

相关产品推荐：爆破测振仪L20-N
